5.12.2. Пенокамеры

Горящие резервуары тушат, покрывая поверхность нефтепродуктов слоем пены, вырабатываемой в пеноаккумуляторных или пенореактивных установках. Ввод пены в резервуар осуществляется с помощью пенокамер (рис. 25).



Пенокамера

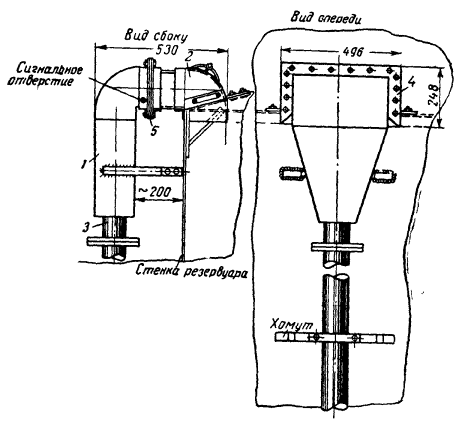

Рис. 25. Пенокамера:

1 и 2 — коробки пенокамеры; 3 — пенопровод; 4 — фланец; 5 — диафрагма.



В последнее время для большей надежности пенокамеры устанавливают внутри резервуаров, у верхнего уторного угольника. Число устанавливаемых пенокамер зависит от диаметра резервуара (см. табл. 7).



Таблица 7

Рекомендуемое число пенокамер на один резервуар

Диаметр резервуара, м

Число камер

До 10

1

10-20

2

20-30

3

Более 30

4





2.3.2. Работа стали под нагрузкой как следствие ее структуры

Работа стали в значительной степени зависит от прочности и работы контактных поверхностей и прослоек между зернами. В отдельных зернах феррита пластические деформации начинаются весьма рано, значительно раньше, чем напряжения стали в целом достигают предела текучести (поэтому модуль упругости стали, строго говоря, не является постоянным). Однако эти деформации сдерживаются в своем развитии сопротивлениями контактных поверхностей (более прочных, чем сами зерна), прослоек между зернами и перлитовых включений. После достижения сталью предела пропорциональности число зерен, перешедших в пластическое состояние, становится настолько большим, что оно заметно сказывается на наклоне кривой диаграммы растяжения. На пределе текучести в малоуглеродистых (С»0,2%) и низколегированных сталях сопротивления не очень мощных перлитовых включений, прослоек и контактных поверхностей исчерпываются; энергия, накопленная в кристаллитах феррита от сдерживающего влияния межкристаллических сопротивлений, проявляется вовне, происходит общий сдвиг, появляется площадка текучести (рис.1).
