2.5.4. Швеллеры

Размеры швеллеров и все их геометрические характеристики определяются номером швеллера (рис. 38, в), который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры от № 5 до № 40. Начиная с № 14 до № 24, швел­леры прокатываются с двумя разными по мощности полками, что позволяет более рационально подбирать сечения. Стенки крупных швеллеров имеют толщину, минимальную по условиям устойчивости

Швеллеры прокатываются длиной до 19 м. Заказные длины швеллеров обычно бывают 6, 9 и 12 м.

Подобно уголкам, швеллеры в стержнях, работающих на осевую силу, применяются в спаренном виде, что дает сечения, симметричные и достаточно устойчивые относительно двух осей (рис. 40, а—г).

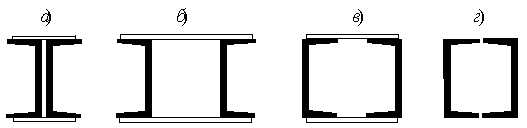

Рис. 40 Типы составных сечений из швеллеров

Швеллеры применяются главным образом в тяжелых стержневых конструкциях (мостах, большепролетных рамах и т. п.), а также в качестве колонн и легких балок. При работе на косой изгиб швеллер является более рациональным, чем обычный балочный профиль—двутавр, так как он имеет более широкую полку и больший момент инерции относительно оси у—у. Имея несимметричное относительно вертикальной оси сечение, швеллер при изгибе в вертикальной плоскости скручивается.
