2.3.6.5. Соотношения между напряжениями в шарнире пластичности

При одновременном действии изгибающего момента М, поперечной силы Q и сосредоточенной силы Р предельный момент  (при образовании шарнира пластичности при наличии поперечной силы Q и сосредоточенной силы Р) будет меньше предельного момента  (при наличии одного момента М), и коэффициент  точно так же коэффициенты   и

Граничная поверхность Граничная поверхность

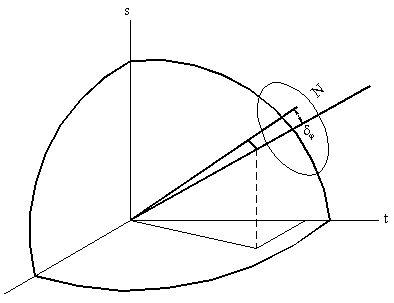

Рис. 32. Граничная поверхность Ф (s, t, и)

При   совместном   действии, М, Q и Р условие появления шарнира пластичности, очевидно, определится некоторой функцией Ф величин s, t, и. Рассматривая эти величины как координаты, мы можем представить функцию Ф как некоторую поверхность, отделяющую область упругости от области пластичности. Эта граничная поверхность должна быть выпуклой (рис. 32). Действительно, в момент появления пластичности всякая вариация вектора напряженного состояния, определяемого значениями s, t, и. должна вести к повышению пластических деформаций (так как момент появления пластичности определяет единственное соотношение между s, t, и). Таким образом, касательная плоскость к поверхности в точке s, t, и должна лежать снаружи граничной поверхности и не пересекать ее. Точка появления шарнира пластичности есть наивысшая экстремальная точка упругого состояния; у экстремальной точки (точки максимума) поверхность выпукла. Наиболее просто поверхность Ф задать в виде шара         s2 + t2 + u2 = 1.

Такая поверхность отвечает граничным условиям; действительно, когда t=u=0, тогда s = l и  =    и т. д. Однако она достаточно справедлива только для прямоугольных сечений и требует исправления для прочих сечений.

Б. М. Броуде предлагает ее исправить в следующем виде:

(17)

 где a1, а2, а3 - коэффициенты, зависящие от формы сечения.

В частности, при наличии моментов и поперечных сил

(17')

Момент  момент  поскольку при развитии пластичности нормальное напряжение (при наличии поперечной силы Q) меньше предела текучести. Следовательно:

 где  — для двутавровых сечений.

Считая, что поперечная сила в основном воспринимается стенкой, находим

 где tср — среднее напряжение в стенке; Fст — площадь стенки.

Следовательно:

Коэффициент а, по исследованиям Б. М. Броуде, для двутавровых балок получается порядка а = - (0,8 ¸ 0,9). В соответствии с указанным, выражение (17') перепишется так:

(18)

Подставляя в него соответствующие величины, получим приведенное напряжение, отнесенное к моменту полного развития шарнира пластичности:

Приведенное напряжение

(19)

В наших Технических условиях принято несколько округленное значение, идущее в запас прочности, а именно:

Приведенное напряжение

(20)

 Приведенное напряжение Приведенное напряжение  [формула (9)] определяет соотношение между s и t в момент появления пластичности в какой-либо точке сечения; приведенное напряжение  в момент образования шарнира пластичности.

2.2. Стали, применяемые в резервуаростроении

В стальных конструкциях в основном применяется мягкая малоуглеродистая сталь 3 с содержанием углерода до 0,22%, которая по терминологии ГОСТ может быть разных марок (табл.1 и 2). Она хорошо сваривается, почти не закаливается и потому является весьма удобной для работы в элементах конструкций.

Прочие марки углеродистых сталей обыкновенного качества (Ст. 0, Ст. 2, Ст. 4, Ст. 5) почти не применяются в стальных резервуарах по следующим причинам: стали марок Ст. 1 и Ст. 2 менее прочны и требуют большей затраты металла на кон­струкции; сталь марки Ст. 4 с успехом могла бы применяться в стальных конструкциях, но она в основном идет на судостроение, сталь марки Ст. 5 очень жестка, а потому менее приспособлена к условиям завод­ской обработки и, кроме того, плохо сваривается, стали марок Ст. 6 и Ст. 7 как наиболее жесткие вовсе не применяются в стальных конст­рукциях; сталь марки Ст. 0 — отбракованная из прочих сталей, и пото­му может применяться только в нерасчетных элементах конструкций.
